Máy thủy bình, một công cụ không thể thiếu trong ngành trắc địa, đã đóng vai trò quan trọng trong việc đo lường, định vị vị trí và thực hiện các nghiên cứu địa lý. Từ những năm đầu của thế kỷ 19, khi máy thủy bình được phát minh, đến ngày nay, nó đã trải qua nhiều sự phát triển và cải tiến để trở thành một công cụ đa năng và chính xác. Trong bài viết này, chúng ta sẽ khám phá sâu hơn về máy thủy bình, từ nguyên lý hoạt động đến các ứng dụng trong ngành trắc địa hiện nay.
1. Nguyên Lý Hoạt Động Của Máy Thủy Bình
Nguyên tắc hoạt động của những thiết bị máy thủy chuẩn (máy thủy bình tự động) chung đều dựa vào sự hoạt động của tia ngắm nằm ngang và đọc số trên mia nhôm thủy chuẩn để biết được chênh cao giữa hai điểm. Và từ cao độ mốc chuẩn sẽ biết được cao độ của điểm cần lấy cao độ một cách nhanh chóng và chuẩn xác nhất
a.Nguyên lý máy thủy bình đo cao độ
Ống kính của máy thủy bình điện tử luôn ở phương vị nằm ngang để đảm bảo những giá trị đo cao độ luôn ở độ đúng chuẩn mực và độ tin cậy cao nhất. Để các loại thiết bị có thể hoạt động chuẩn xác thì máy phải bảo đảm sai số góc I nằm ở trong giới hạn được cho phép.
Và có thể kiểm tra 1 cách nhanh để biết được các loại thiết bị có đạt chuẩn không bằng cách cân đối máy chuẩn xác xong kẻ 2 điểm ở những vị trí phía 2 bên máy sao để cho máy tương đối ở giữa. Sau đó chuyển dời máy tới phương vị 2/3 của khoảng cách này cân bằng máy vào cốt chuẩn trên tường đó.
Tiếp sau đó kiểm tra điểm vạch thứ 2 kia nếu tia ngắm của máy thủy bình ở những phương vị đều trùng với 2 điểm vạch khởi đầu thì có nghĩa máy của bạn vẫn đạt chuẩn. Còn nếu bị lệch đi thì là máy đã sai số góc I và cần hiệu chỉnh lại thiết bị để tia ngắm của máy thủy bình về đúng vị trí song song với mặt bằng đế máy ở phương vị thăng bằng theo đúng nguyên lý của máy thủy bình là tia ngắm nằm ngang.
b. Yêu cầu trong lúc đo cao độ bằng máy thuỷ bình
Độ cao của 1 điểm được xác lập gián tiếp thông qua phép đo đạc. Vì vậy cái ta xác định khi thao tác là “Hiệu độ cao giữa hai điểm” thông qua máy thuỷ bình và thước mia dựng thẳng đứng để lấy số đọc. Ký hiệu là HAB (B là vấn đề cần xác lập cao độ).

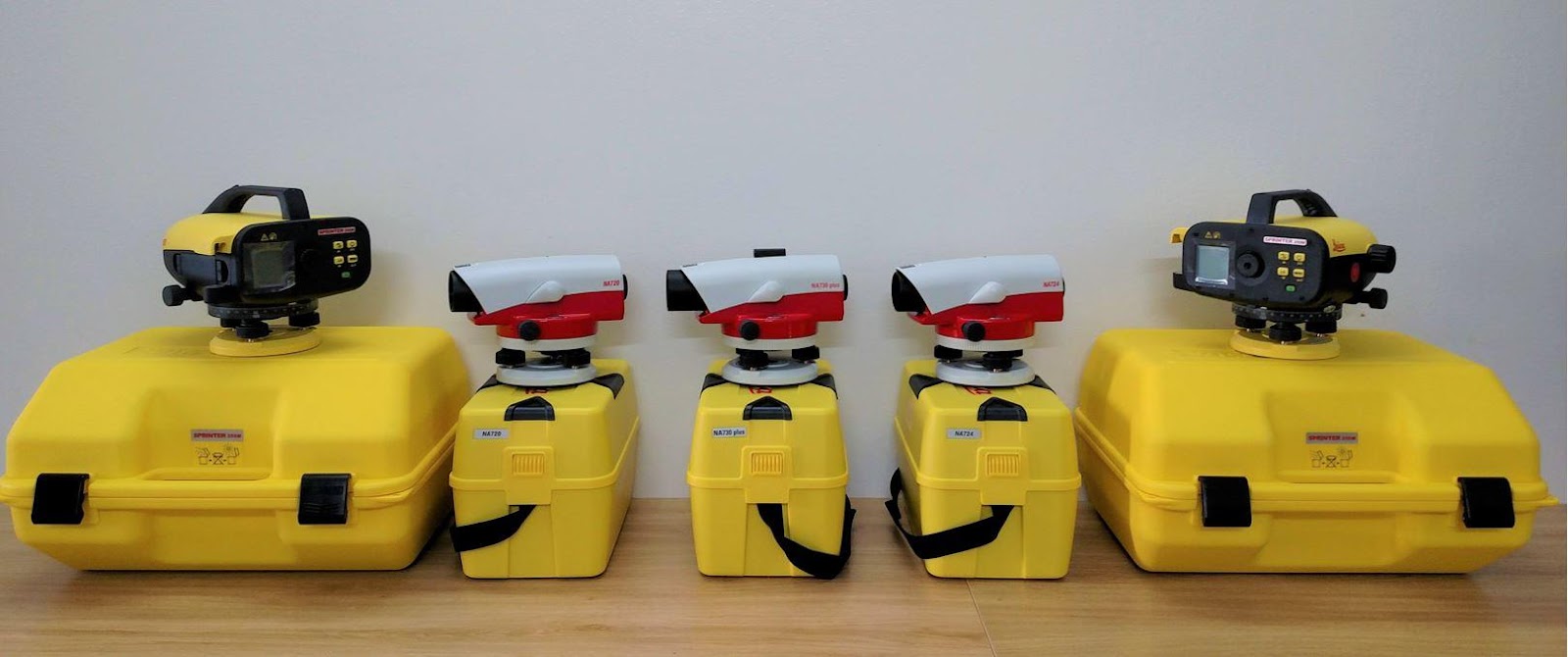

Máy thủy bình Leica
c. Thao tác cơ bản để đo cao bằng máy thuỷ bình
– Máy được dựng tại vị trí không thay đổi và thao tác sau khi cân đối máy và đảm bảo đã kiểm nghiệm máy thuỷ bình bảo vệ sai số. Trường hợp máy không đảm bảo điều kiện kỹ thuật hoặc hư hỏng nặng, bắt buộc cần phải sửa chữa thay thế máy thuỷ bình và tuyệt đối không tiếp tục sử dụng máy trong tình trạng hư hỏng, dẫn tới công dụng đo sai.

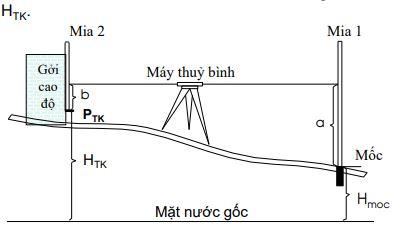

– Người dựng mia lần lượt đặt thẳng mia tại những phương vị khác nhau cần xác lập cao độ để người đứng máy lấy số đọc trên mia và ghi chép vào sổ đo.

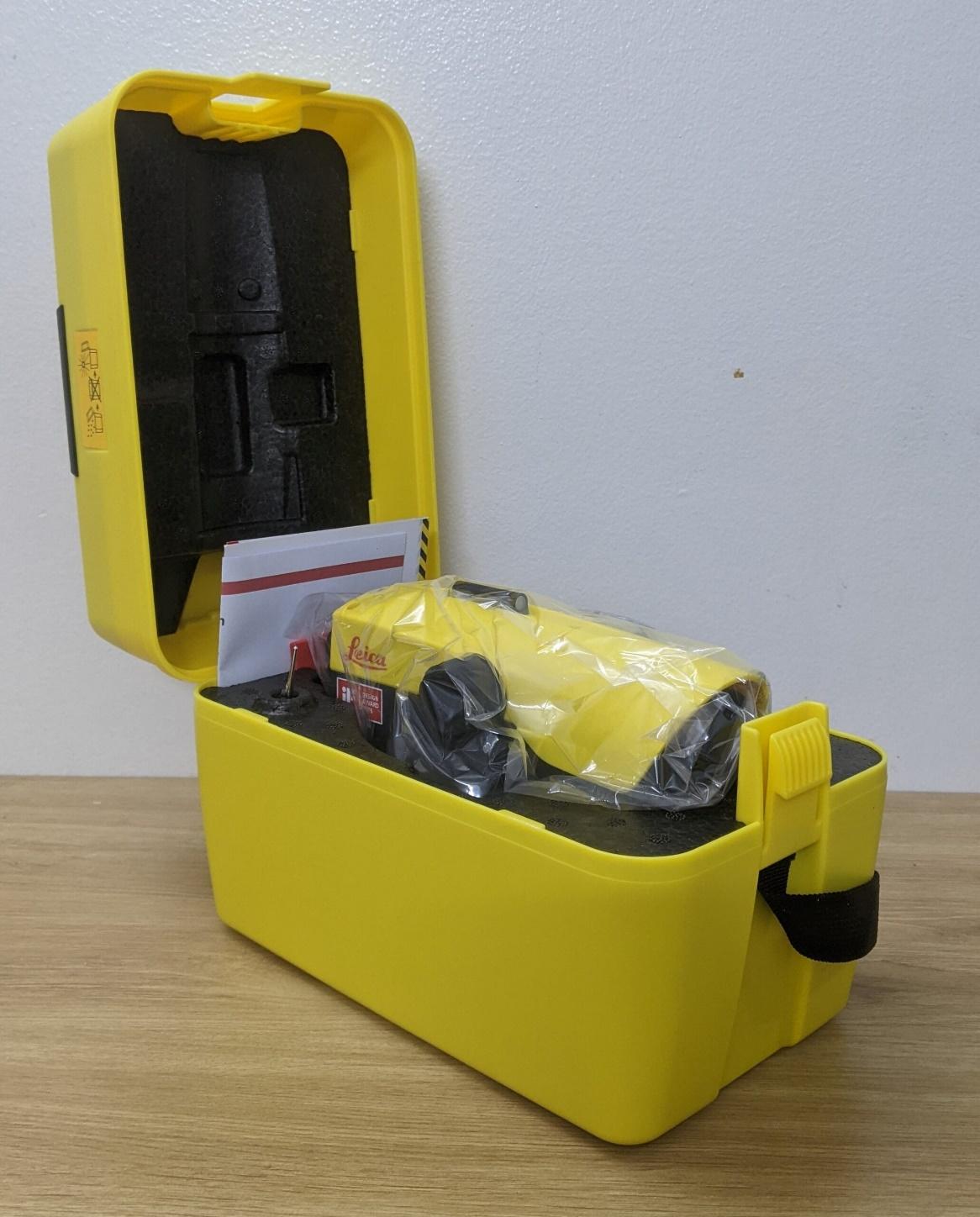

Máy thủy bình Leica
d. Phân loại các máy máy thủy bình theo độ chuẩn xác
Gồm 3 loại là loại thiết bị có độ chính xác thấp, trung bình và cao. Đặc điểm phân biệt từng loại này là độ chính xác trên 1km đo lặp có sự không giống nhau giữa ba loại này.
Các loại thiết bị có độ đúng chuẩn thấp thì chỉ số này chỉ là 2,0mm đến 2,5mm. Những dòng máy thuộc loại đó thường chỉ được sử dụng trong khoanh vùng phạm vi công trình nhỏ bởi tính đúng chuẩn của nó không đảm bảo như: Máy thủy bình Leica NA 720, Leica NA724, Topcon AT- G4, AT- 22A, Nikon AX-2S…
Máy thủy bình – thuỷ chuẩn độ đúng chuẩn mực trung bình Loại máy này cho phép đo độ cao hạng III, hạng IV. Chỉ số đo lặp nằm trong mức 1.0 – 1.5 mm. nổi bật trong số đó là Leica NA728, Leica NA 730, Topcon DL 101C, DL 102C,…
Máy thủy bình có độ đúng chuẩn mực cao – loại máy này là phép đo chiều cao hạng I và hạng II với chỉ số đo lặp dưới 1,0mm. Các loại thiết bị mới nhất được dùng trong những khu công trình mô hình vừa và lớn mang đến kết quả đo đúng mực hạn chế tối đa thực trạng sai số dẫn đến ảnh hưởng sai cho khu công trình. Tuỳ theo độ chính xác để đánh giá và lựa chọn máy tương thích.
e. Phân loại các máy thủy bình theo nguyên tắc hoạt động
Theo cách phân loại này thì sẽ có được hai loại là máy thủy bình tự động và máy thủy chuẩn điện tử. Đây là 2 dòng khác nhau hoàn toàn trong quy trình tiến độ thao tác làm việc cho nên đối tượng là kỹ sư trắc địa sẽ không giống nhau
Đầu tiên là máy thủy bình cơ – các loại thiết bị này được dùng những thao tác được số liệu như đọc số trên mia bằng mắt, ghi vào sổ số liệu, giám sát và đo lường những số liệu tích lũy được. Nổi bật trong loại này là
Với dòng máy thủy bình điện tử được gia công tiến bộ bằn Leica NA720, Leica NA724, Leica NA728, Topcon AT- G4, AT- G6, AT- 22A, Nikon AX- 2S, Nikon AC- 2S… cách đọc số trên mia bằng tia hồng ngoại, số hiển thị trên screen LCD, số liệu được trữ trong thẻ nhớ của máy và được đem ra cắm vào máy tính để xử lý đo lường. Trong loại này còn có những dòng máy thủy bình như Leica DNA03, Leica DNA10, Topcon DL-101C, DL-102C
2. Các loại máy thủy bình
Có nhiều loại máy thủy bình khác nhau được sử dụng trong các ứng dụng khác nhau. Một số loại phổ biến bao gồm:
+ Máy Thủy Bình Dạng Cơ Bản
+ Máy Thủy Bình Kỹ Thuật Số
+ Máy Thủy Bình Laser
3. Ứng Dụng Của Máy Thủy Bình
Máy thủy bình được sử dụng rộng rãi trong nhiều lĩnh vực, bao gồm:
+ Ngành Trắc Địa
+ Ngành Thủy Văn
+ Ngành Nông Nghiệp
+ Quan trắc môi trường và quản lý tài nguyên
+ Xây Dựng và kiến trúc
4. Công nghệ mới trong Máy Thủy Bình
Với sự phát triển của công nghệ, máy thủy bình đã trở nên thông minh hơn và có khả năng kết nối với các hệ thống thông tin địa lý (GIS) và mạng lưới cảm biến. Điều này cho phép dữ liệu được thu thập và phân tích tự động
5. Kết Luận:
Máy thủy bình là một công cụ quan trọng trong ngành Trắc Địa và nhiều lĩnh vực khác. Với khả năng đo lường chính xác và đa dạng, nó đóng vai trò không thể thay thế trong việc quản lý các thông số về trắc địa. Với sự phát triển của công nghệ, máy thủy bình ngày càng trở nên thông minh và hiệu quả hơn, giúp chúng ta hiểu rõ hơn về các vấn đề liên quan đến các thông số kỹ thuật về mảng trắc địa cũng như một số ngành nghề khác
